Сети для АСУ ТП: запускаем производство новых промышленных коммутаторов с поддержкой PTP и PRP

Рынок АСУ ТП в России

По оценкам отраслевых аналитиков, к 2027 году российский рынок АСУ ТП может вырасти до 218 млрд рублей. Одними из основных драйверов роста становятся модернизация промышленных предприятий, развитие цифровых производств и переход объектов критической инфраструктуры на современные отечественные решения.

«Рынок АСУ ТП сегодня развивается одновременно под влиянием двух факторов: модернизации промышленных предприятий и перехода на отечественную технологическую базу. Вместе с этим меняются и требования к промышленным сетям. Заказчикам недостаточно стандартной коммутации – инфраструктура должна обеспечивать высокоточную синхронизацию времени, непрерывность обмена данными и готовность к работе в критически важных технологических процессах. Именно эти требования стали основой при разработке новых промышленных коммутаторов Eltex». – Роман Полухин, продакт-менеджер направления ШПД Eltex.

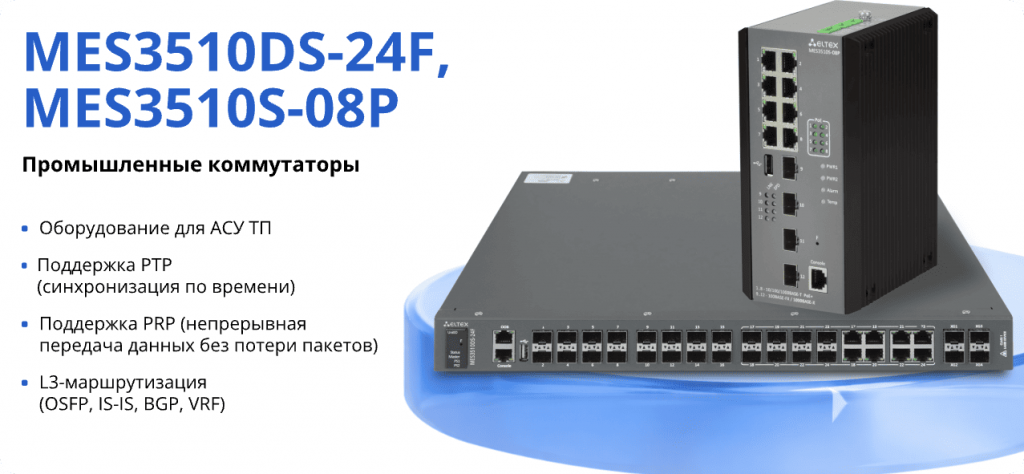

Линейка промышленных коммутаторов Eltex пополняется сразу двумя моделями – MES3510DS-24F и MES3510S-08P. Рассмотрим их подробнее.

Синхронизация по времени

Одно из ключевых требований АСУ ТП – работа оборудования в едином временном пространстве. Например, в электроэнергетике синхронизация времени необходима для корректной работы протоколов Sampled Values и GOOSE (стандарт IEC61850). Без точной временной привязки невозможно обеспечить корректную работу дифференциальной защиты, синхрофазорных измерений и систем мониторинга аварийных режимов. В железнодорожной отрасли синхронизация используется в микропроцессорных системах централизации, системах интервального регулирования движения и средствах контроля положения поездов. На предприятиях нефтегазового комплекса единая временная шкала позволяет точно сопоставлять события, поступающие от распределённых датчиков давления, температуры, вибрации и систем противоаварийной защиты.

Для решения подобных задач в новых моделях индустриальных коммутаторов MES реализована поддержка протокола PTP (IEEE 1588v2). Он обеспечивает синхронизацию устройств по времени с точностью до долей микросекунды. Единая временная среда позволяет исключить ошибки при обработке событий.

Параллельное резервирование

Ещё одна особенность промышленных объектов – высокие требования к отказоустойчивости. Для АСУ ТП критически важно обеспечить непрерывную передачу данных даже при отказе одного узла. Для этого в моделях MES3510DS-24F и MES3510S-08P поддержан PRP (Parallel Redundancy Protocol) – протокол параллельного резервирования, который обеспечивает нулевое время переключения.

PRP одновременно передаёт каждый пакет по двум независимым сетям. При отказе одного из каналов связь не прерывается: оборудование продолжает получать данные по резервному пути без потери кадров и дополнительной задержки.

Такой подход востребован, например, на объектах электроэнергетики, где потеря даже одного кадра в сетях Process Bus или Station Bus может привести к некорректной работе релейной защиты и развитию каскадной аварии. В железнодорожной отрасли PRP обеспечивает бесперебойную передачу критически важных команд управления, например, сигналов, запрещающих движение. На предприятиях нефтегазового комплекса и других опасных производствах PRP гарантирует доставку команд систем противоаварийной защиты, предотвращая развитие аварийных ситуаций из-за задержки сигнала на остановку оборудования.

Развитие промышленной линейки Eltex

Новые модели коммутаторов MES предназначены для разных уровней сети в промышленном сегменте. MES3510S-08P предназначен для полевого уровня и оснащён портами PoE+ с мощностью до 30 Вт на порт. Это позволяет подключать и одновременно питать промышленные точки доступа Wi-Fi, индустриальное оборудование, IP-камеры и другие исполнительные устройства.

MES3510DS-24F ориентирован на уровень управления и агрегации. Модель оснащена оптическими интерфейсами высокой плотности подключения и поддерживает резервирование блоков питания с возможностью горячей замены.

Оба устройства относятся к классу L3-коммутаторов и поддерживают динамическую маршрутизацию, включая OSPF, IS-IS и BGP, для изоляции трафика предусмотрена технология VRF.

Дополнительно в коммутаторах реализованы механизмы защиты промышленной инфраструктуры: L2–L4 ACL, IP Source Guard и Dynamic ARP Inspection.
